对带式给料机的结构你了解多少

标签: 带式给料机

带式给料机是一款主要给煤炭、冶金、电力等行业各种料仓给料的设备,它的给料量大,耐用性好,而且便于保养维护,因此受到了使用...

带式给料机是一款主要给煤炭、冶金、电力等行业各种料仓给料的设备,它的给料量大,耐用性好,而且便于保养维护,因此受到了使用者的喜欢,但是对带式给料机的结构大家了解的多吗,今天小编带各位来了解下吧。

1.带式给料机仓口法兰与漏斗料槽

带式给料机仓口法兰与仓口采用螺栓密封对接,然后物料经过漏斗落向给料机箱体料槽。漏斗内设有耐磨衬板,其材质选用的耐磨钢板,具有高耐磨性能,使用寿命长,并可方便的更换。

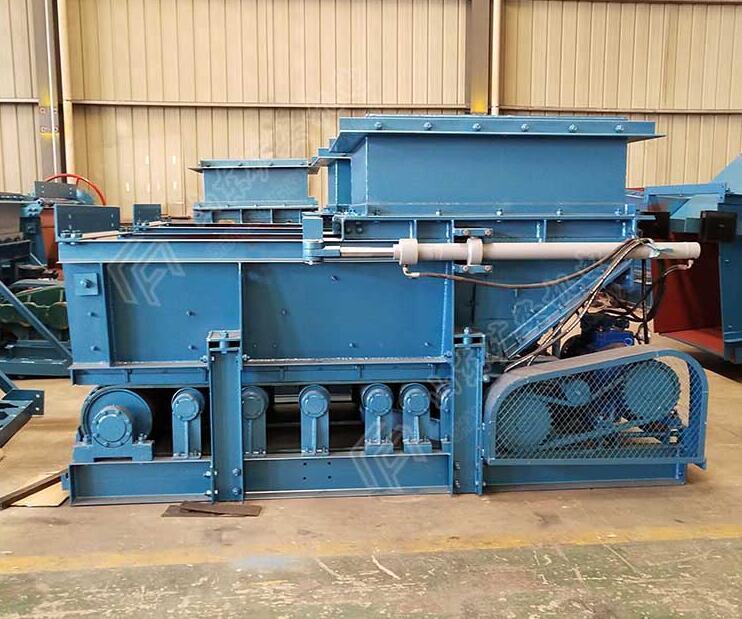

带式给料机

2.闸门

闸门控制方式有两种:手轮式控制闸门、液压缸控制闸门;

3.导料槽

带式给料机导料槽为相对密封性箱体,箱体上端面用螺栓连接,方便设备的检修和维护,为防治物料外泄,箱体下端设有裙边,材料为高分子板,具有密封性能好、耐磨损等特点,这样槽体侧板下端面与皮带为弱吻合性接触,能有效地控制粉尘的飞扬,便于现场管理和工作环境的维护,同时对皮带不造成伤害。箱体在机尾的落煤端留有出料口,保证物料从仓口下落运行至机尾溜槽处整体密封。另外为延长使用寿命料槽内设有可拆卸活动衬板、其材质选用的耐磨钢板,磨损后便于更换。

4.驱动装置

驱动装置主要有手动调速和变频调速两种形式。手动调速结构为:隔爆型三相异步电机 行星摩擦变速机 减速机组成;变频调速结构为:隔爆型三相异步电机 减速机 变频器组成。驱动部分输出转矩经传动辊子链传递给驱动滚筒,从而实现继续运转。

5.环形输送带整体环形输送带为ST/S2000钢丝芯、双面带抗网一次硫化成型的钢网复合带,内置钢网抗冲击、抗撕裂、耐低温(-40度)。使用环境广、寿命长,能耗小,外衬可加钢甲带,减少了对输送带的冲击。

6.驱动滚筒和改向滚筒

滚筒内衬支撑,端面整体硫化包胶并有凌状条纹。轴承座均为外置式,便于润滑,更换方便。轴承采用进口轴承(按用户要求),质量可靠、使用寿命长。

7.防偏装置

带式给料机两侧对应安装有两套皮带调偏装置,防偏性能好,调整方便。

8.清扫装置

带式给料机设有两套清扫装置,一套安装在皮带机头下端,负责清扫皮带过流面的清洁;一套安装在环形皮带内侧,负责清扫皮带内腔面的清洁。
